一、設備用途：

主要用于各類線纜生產設備的收排線和防線。

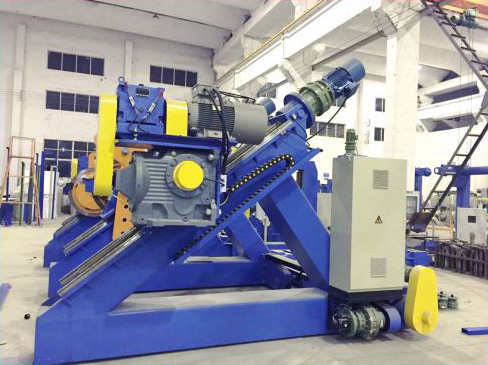

二、結構特點：

1.采用優質鋼板折彎焊接機架,優質無縫鋼管組成開合套管式結構,外形美觀,堅實耐用。

2.無軸式開合機溝，雙升降系統,裝卸線盤不用吊車。

3.整機連同纜盤在地軌上行走收排線，實現了線纜對中收排、放線，電纜在收、放線中不產生橫向彎曲變形。

4.龍門式地軌行走,有效利用空間,有利于實現雙收、雙放。

5.收線電機采用Z4直流電機或變頻電機驅動,可配有2-4檔齒輪變速箱，亦可選用本公司獨特設計的主、被動一體化齒輪箱,以滿足不同工藝生產的需要。

6.放線設有機械摩擦張力、磁粉制動器控制張力、磁粉制動器+齒輪箱阻尼張力、摩擦盤+空壓蝶式制動器+精密電子比例氣壓調壓閥控制張力等多種形式供用戶選用。

7.排線電機可采用變頻電機或交流伺服電機驅動。排線采用電腦數顯排線控制儀或PLC可編程控制器+西門子文本聯合控制，按輸入線徑和纜盤尺寸，實現自動跟蹤排線與生產線同步運行。

8.本機電控留有外部通訊接口，能方便地與各類生產線主機實現聯控。并設有速度收線，恒張力收線；被動放線；主動放線；主、被動放線。

9.根據不同用途，設有單立柱、雙立柱、上置式、下置式等多種結構供用戶選擇。

三、主要技術參數
